特殊动态管夹型带夹角弹簧减振器
- 弹簧减振器属吊架类，是一种对位移反应灵敏的振动控制装置，常用于控制持续性的流体振动激扰(如流体脉动、两相流、高速流和风振等)的管系振动。使用弹簧减振器可有效减轻和消除管道运行过程中的振动通过管道悬吊架对钢梁的振动和冲击。 弹簧减振器按其与管道或管道耳轴的连接方式可分为管夹型弹簧减振器和焊接型弹簧减振器。 弹簧减振器由上销座、关节轴承、调整螺母、弹簧组件、可调连接管、支撑杆、下销座或动态管夹构成。参照HG/T21629-2021标准图集，其典型安装形式(见表7)。
- 产品详情

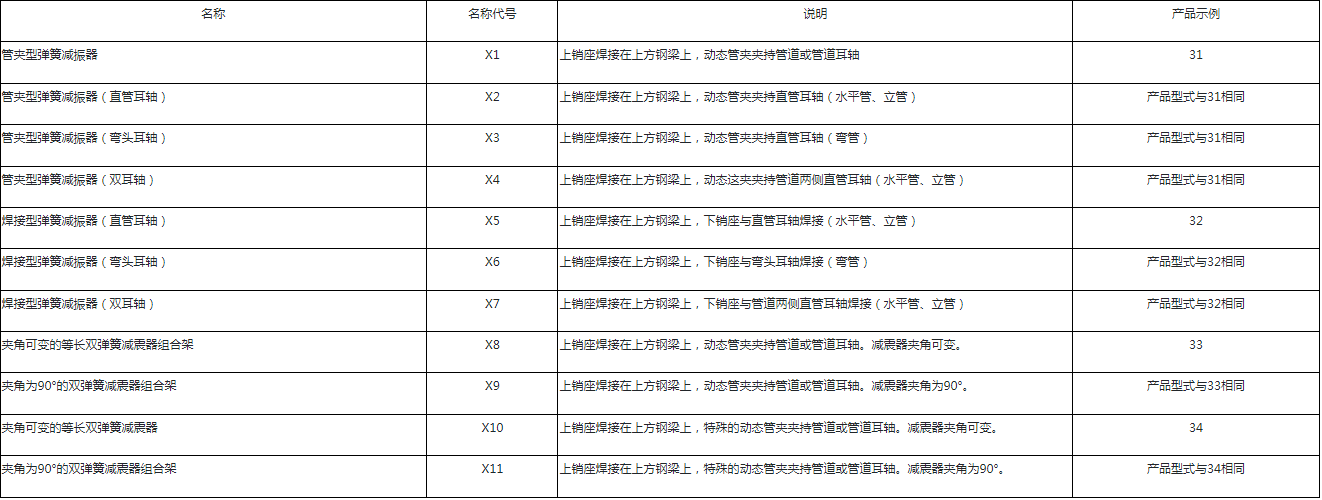

表7：弹簧减振器典型安装形式：

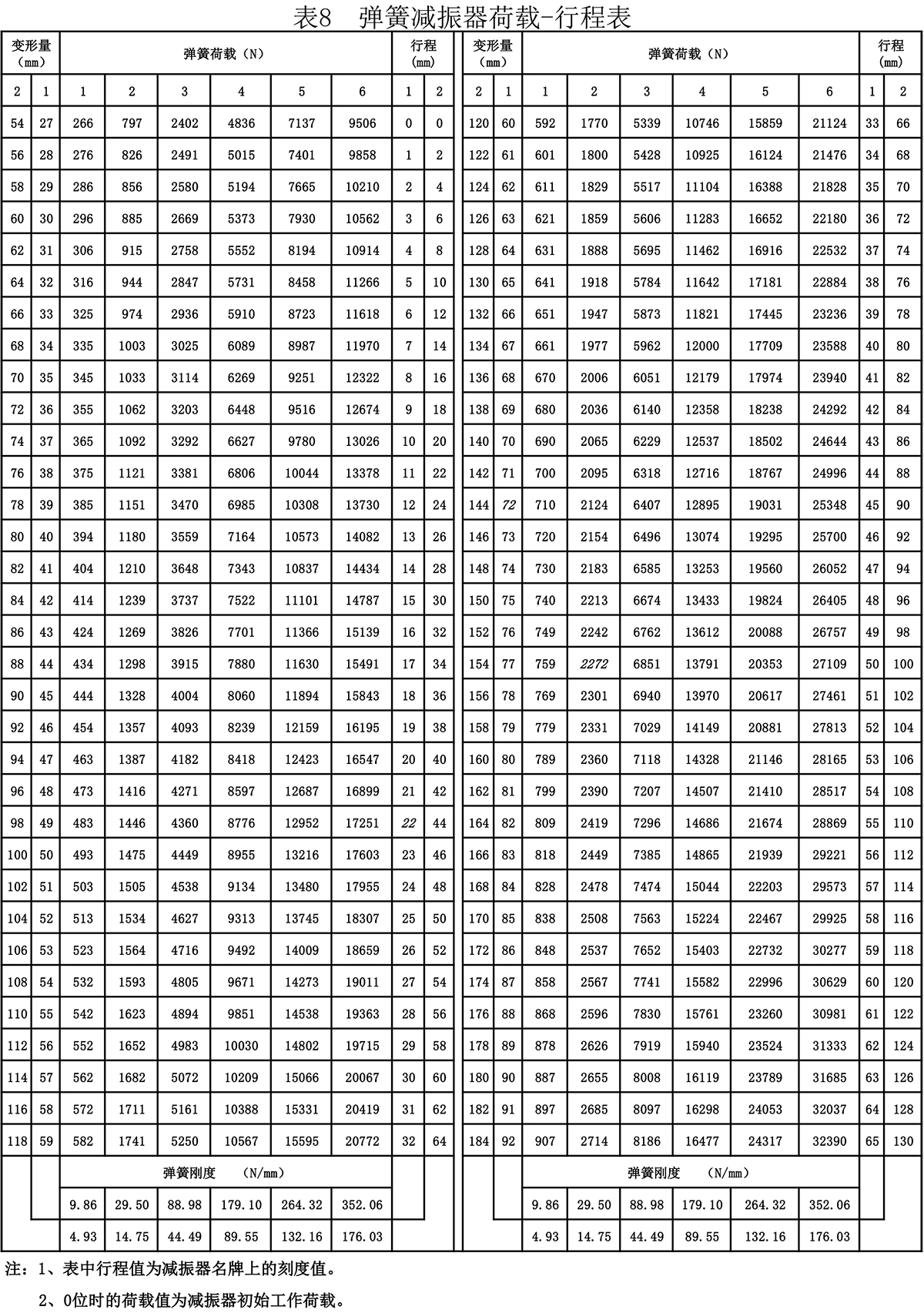

设计者和用户在选用弹簧减振器时，请参考“弹簧减振器荷载-行程表”(见表8)。
表8:弹簧减振器荷载-行程表

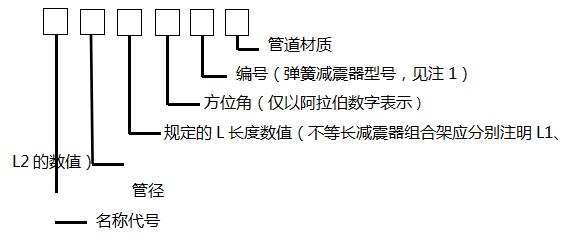

弹簧减震器型号表示法：
示例：X9-200-1500-45-72132015(+10/8186)-15CrMo表示名称为X9、管径为DN200-规定长度为1500mm、方位角为45°、编号或弹簧减振器型号为72132015(+10/8186)、管道材质为15CrMo的弹簧减振器。
注1:编号或弹簧减振器型号说明。弹簧减振器型号采用七个单元格表示，具体如下
第一单元格：产品代码
产品代码用一位数字7表示(动载组件包括：液压阻尼器、液压阻尼器辅助加长件、弹簧减振器、限位动载管夹、拉撑杆、销座等)。
第二单元格：型式代码
基本型减振器(额定荷载不可调): 20
可调型减振器(额定荷载现场可调): 21
第三单元格：荷载代码
减振器匹配代码用一位数字表示：
最大减振荷载为907N: 1
最大减振荷载为2714N: 2
最大减振荷载为8186N: 3
最大减振荷载为16477N: 4
最大减振荷载为16477N: 5
最大减振荷载为32390N: 6
第四单元格：行程代码
行程代码用一位数字表示：
减振行程为±65mm 1
减振行程为±130mm 2
第五单元格：加长件代码
加长件代码用一位数字表示：
无加长杆 0
有加长杆 1
第六单元格：销孔直径
销孔直径用三位数字表示：减振器两端销孔实际直径
第七单元格：整定参数
整定参数用括号中的多位数字分别表示：热位移/减振荷载。使减振器长度缩短的管道热位移符号为“+”,使减振器长度伸长的管道热位移符号为“”
型号示例
721321015(+10/8186)表示可调型、减振荷载8186N、减振行程±130mm、有加长杆、销孔直径15mm、热位移+10mm的弹簧减振器。
